RC119滅火救援指揮箱

研制：北京凌天世紀控股股份有限公司

監制：中安科工（北京）裝備技術研究院

一．概述
       近年來，公安消防部隊應急救援職能不斷拓展，災害事故類型日趨復雜，災害事故處置難度越來越大，基層指揮員面臨的挑戰也越來越大。在現場指揮中，由于情況不了解、信息不準確而造成的決策困難、指揮不力、貽誤戰機等問題，已成為影響滅火救援成敗的關鍵。作為第一時間、第一現場的應急救援力量，基層消防中隊迫切需要專業技術裝備的有力支撐。按照貼近基層、貼近一線、貼近實戰的“三貼近”原則，為提高基層指揮員災害現場的決策指揮能力，增強全國消防部隊滅火救援技術水平，研究開發適用于基層消防大、中隊指揮員的智能型滅火救援指揮箱具有重大現實意義。
       針對滅火救援指揮特點，將火災現場需要的滅火救援預案、各類火災撲救對策等輔助決策信息集成于指揮箱內的4防本安防爆便攜式平板電腦（PDA)中，按照作戰指揮流程，提供信息關聯查詢、語音提示、作戰部署標繪等功能，面向基層消防指揮員，致力于現場指揮的實時性、針對性、有效性。指揮箱內配備儀器可實現測風速、風溫、風量、溫度、擴音等功能，可一鍵進入三項基本功能：火災、搶險救援、信息查詢，具有紅匣子數據保護平臺；
二．特點
可與系統后臺服務器鏈接，并可在線更新；
★配備4防本安防爆便攜式平板電腦，可應用于救援時面臨的危險爆炸性環境；
★配備防爆型紅外測溫儀和防爆型多功能風速儀；
指揮箱內配備的便攜式儀器設備能實現測風速、風溫、風量、測溫度、擴音等功能；
指揮員能通過4防本安防爆便攜式平板電腦（PDA)一鍵快速進入三項基本功能，即：火災撲救、搶險救援、信息查詢；
基于消防水源和滅火救援預案能進行現場作戰部署實時圖形標繪，并能實時上傳到移動消防 ；
通信指揮中心，為調度指揮決策提供第一手數據資料；
具有滅火救援指揮要點及各類火災撲救處置、搶險救援勤務規程、化學危險品、特殊裝備使用說明等查詢結果的語音提示功能；
具有滅火救援預案、化學危險品等信息查詢的關聯應用；
消防專用語音導航以及消防地理信息系統鏈接的各種基本功能；
具有水源、重點單位等消防圖層信息的定位功能；
具有紅匣子數據保護平臺，對系統中的數據做到最有效的保護；
無線路由上網功能；
具有軟件遠程維護和升級功能。
滅火救援指揮箱針對滅火救援指揮特點，將火災現場需要的滅火救援預案、各類火災撲救對策等輔助決策信息集成于指揮箱內的4防本安防爆便攜式平板電腦（PDA)中，按照作戰指揮流程，提供信息關聯查詢、語音提示、作戰部署標繪等功能，面向基層消防指揮員，致力于現場指揮的實時性、針對性、有效性。
三、箱體結構示意圖

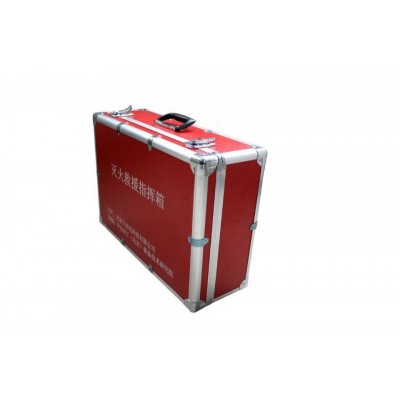

1. 箱體整體
開式手提箱結構，箱體上蓋部分為資料存放處，下箱體部分的上層為4防本安防爆便攜式平板電腦（PDA)操作平臺，右側為鼠標工作平臺，左側為音箱控制區域，下箱體的下層部分為一起設備存放區域；
整套設備包括：4防本安防爆便攜式平板電腦（PDA)、本質安全型紅外測溫儀、本質安全型多功能風速儀、GPS模塊、消防專用加密存儲器、立體聲音箱、無線路由器、電源系統、鼠標、車載充電器、移動電源、4防本安防爆便攜式平板電腦（PDA)適配器、便攜箱、防水迷彩袋；
包含軟件系統：火災類型預案、對象預案、搶險救援規程、化學災害事故處置決策系統、火災撲救處置措施、搶險救援勤務規程、滅火救援預案系統、消防水源信息系統、現場態勢標會系統、滅火救援現場記錄上報系統等；

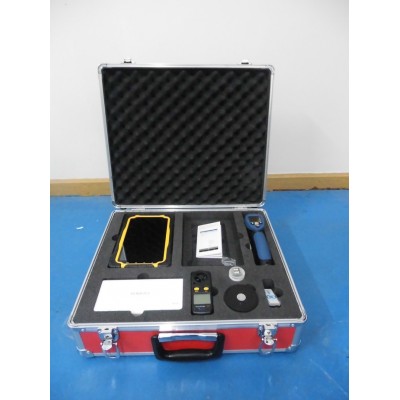

2. 展開工作平臺
3. 箱體下側
四、指揮箱硬件設備技術參數
★擁有滅火救援指揮終端系統軟件V1.0計算機軟件著作權登記證書，提供證書原件備查。

1.  4防本安防爆PDA
技術完成單位：北京凌天世紀自動化技術有限公司
防爆標志：Exib IIB T4 GB 化工防爆證號：CCRI114.2055
采用防水防塵防跌防壓的4防標準，及防爆設計，特別適合于苛刻的危險環境！
設備是一套利用智能手機、平板電腦等便攜終端為載體，以消防現行法律、法規、政策為依據的移動救援指揮工具。該系統將智能手機、無線網絡、業務系統三者有機結合，利用先進的移動計算技術，實現實時指揮。
1)★防爆認證
防爆標志：Exib IIB T4 GB
2)★防護等級:IP67，四防設計：防摔、防塵、防水、防壓
3)內存:4GB/8GB/16GB NAND ROM + 1GB DDR2
4)★照相機:CMOS,前攝像頭800萬，后攝像頭1000萬
5)顯示屏:7.0',  800*1280 IPS
6)觸摸屏:Capacitive touch panel （電容式觸控面板）
7)GPS:內置
8)AGPS:支持
★10）提供防爆原件
2. 本質安全型紅外測溫儀
1、★測量范圍：―-30℃～800℃；
2、精度：1℃；
3、重復性：0.5%；
4、響應時間：500ms。
5、★防爆型式：Exib
6、★提供防爆證書、檢驗報告原件供審核。
3. 本質安全型多功能風速儀
風速傳感器 葉輪式傳感器
風速測量范圍 0.3-30m/s
分辨率 0.1m/s
風速測量誤差 ±5%±0.1dgt
風速單位選擇 m/s,Ft/min,Knots,km/h,Mph
平均值測量 有
最大\最小值測量 有
溫度傳感器 NTC
風溫測量 0~45℃
溫度誤差 ±2℃
℃/℉轉換 有
背光顯示 有
低電提示 有
模擬量顯示 有
重量 ≤50g
電流 ≤5mA
★防爆：Exib I
4. 消防專用加密存儲器
 4.1技術規格書
1、外形尺寸：（100×70×9.5）mm
2、實現方式：加密盤方式。SSD分成Disk0和Disk1兩個分區。Disk0容量為8G左右，用來存儲操作系統和應用軟件的Ghost鏡像文件；Disk1容量為55G左右，用來做加密盤。
上盤時，Disk0是只讀分區，只有在發送某個私有命令之后才變得可寫；Disk1只出盤符，不可讀也不可寫。發送某個私有命令之后，Disk1的狀態有兩種情況：一種是Disk1只讀，另一種是Disk1可讀可寫。通過另一個私有命令，要讓Disk1重新回到既不可讀也不可寫的狀態。在切換狀態時，操作系統會有一定的延時。
3、權限級別：分為四個級別：
權限級別 Disk0 Disk1
一級權限 讀/寫 讀/寫
二級權限 只讀 讀/寫
三級權限 只讀 只讀
四級權限 只讀 不可用
除第四級權限外，每個權限有一個密碼。高級別權限能修改低級別權限的密碼。
4、使用環境: 外接于4防本安防爆便攜式平板電腦（PDA)（Windows XP系統），安裝有特定的軟件。
5、工作溫度：-10℃至+70℃。
6、耗電量：1W左右。
7、防水要求：能通過淋水（非泡水）試驗。
5. 移動電源
5.1 技術規格
（1）技術參數
電芯容量 ≥3400mAh 電芯電壓 3.7 V
充電電壓 5.0V±0.5V 最大充電電流 1000mA
輸出電壓 5.5V±0.2V 最大輸出電流 700mA
過充保護電壓 4.30V±0.05V 過放保護電壓 2.4V±0.1V
短路保護電流 約4A/3.7V 過放恢復電壓 3.0V±0.1V
充電循環次數 ≥300次 自耗電流 ≤300uA
（2）外觀描述
 外形尺寸 L100mm×W62mm×H16.4mm
 充電端子 Mini USB母座
 輸出端子 USB母座
 顏色 白色
 重量 約130g
（3）狀態指示
 充電狀態指示 充電時：通過DC5V適配器給電池包充電，充電過程中電量燈動態顯示充電。
充滿時：5個LED燈全亮。
 電量狀態指示 按下電量查詢按鈕，由5個LED燈顯示當前電芯電量，顯示持續時間3秒。
電量查詢時，當電芯電量小于10%時，最低位LED燈閃爍，提示應充電。
（4）充電器技術參數
 輸入特性 電壓/頻率：輸入電壓范圍是AC100-240V ，頻率為 50/60Hz，±2Hz 。
電流（空載時）：當輸入交流電壓是AC220V，50Hz 時，最大輸入電流是 0.15A 。
 輸出特性 輸出空載電壓： DC4.75-5.25V 。
帶載：負載電壓：負載電壓DC4.75V-5.25V；輸出電流：DC600mA±50mA。
6. 立體聲音箱

6.1 技術規格
設計規格 技術指標
系統組成 左聲道 右聲道 功率 1.8W×2
喇叭規格 2" 4Ω3W 2" 4Ω3W 靈敏度 400mV
噪聲電壓 5mV
功放IC SJ2038 信噪比 50DB
供電方式 　　USB5V　　 頻響范圍 200HZ – 16KHZ
6.2 外觀及功能配置
正面 黑色鋼網材質。
左側面 USB供電及信號輸入連接線。
7. GPS模塊

 軌跡點數 可記錄200,000以上的軌跡點
GPS接收器 內建天線
MTK3329晶片組
 追蹤信號感度達-165dBm
 接收碼: L1, 1575.42MHz
 可同時接收及追蹤66顆衛星訊號
 內建WAAS/ EGNOS/ MSAS解調器，無需另外裝設硬體
 支援NMEA 0183 V3.01資料協定
 熱開機: 1 sec. (avg.)
 暖開機: 33 sec. (avg.)
 冷開機: 36 sec. (avg.)
 重新定位時間: 0.1 m/sec.(avg.)
 定位準確度
 一般: 3.0 m 2D-RMS
 DGPS: 2.5 m
(Above GPS chip data follow MTK LTD, spec.)
電池 鋰電池550 mAh
尺寸 68.5(W) ×22.8(H) ×15.5(D) mm
重量 32 g
溫度 操作: -10°C to 45°C           儲存: -20°C to 60°C
LED指示燈 橙: GPS狀態
綠/紅:充電中/低電量
黃/藍:記錄POI/藍牙
8. 車載充電器

8.1 技術參數
8.2 優點：
●超過85攝氏度或低于10.6V時，自動報警，自動關斷；
●可替換保險絲；
●200W額定功率；
●過流、過載、低壓、高壓保護功能；
●機器配備一個三孔萬用插座，適用連接各種插頭的設備。
8.3 使用方法
直接將插頭插入點火器插孔即可。
