• 產品參數：
• 制造商：
• 型號：多功能動態便攜式x射線檢查儀PS-RTFS
• 生產/代理：

多功能動態便攜式x射線檢查儀PS-RTFS

在當前的警務安檢排爆工作中，便攜式x射線檢查儀已經成為探測可疑物情況的主要手段。各安檢排爆大隊普遍將其作為工作的必備裝備，但目前的便攜式x射線檢查儀仍存在一些不足。如探測面積不足、可疑物位置難以擺放x光機、探測器分辨率低、需要人員多次靠近可疑物操作等等。便攜式數字多功能平板x射線檢查儀解決了這些問題。在結構方面，采用U形臂和連桿結構，配合小型平板探測器，可實時采集，通過移動設備本身就可以檢測大件物體；并且可連接排爆臂、排爆機器人，實現遠程探測、全方位探測；小型平板探測器分辨率高、成本相對較低、重量極輕，綜合性價比最高。

一、產品特點

1、平板探測器圖像清晰度高，分辨率可達0.1mm，16位灰度。

2、組成方式多樣，適用于多種場合，特別適用于空中、貼墻等原來難以檢測的地方。

3、可配連桿或排爆桿、機器人遠程操作使用，大幅減低排爆人員的危險。

4、可動態、實時采集視頻圖像，采集幀數可達30幀/s，任意晃動沒有任何拖影。檢測物體無體積限制。

5、設備重量輕，總重量低于8kg，方便使用。

二、系統組成

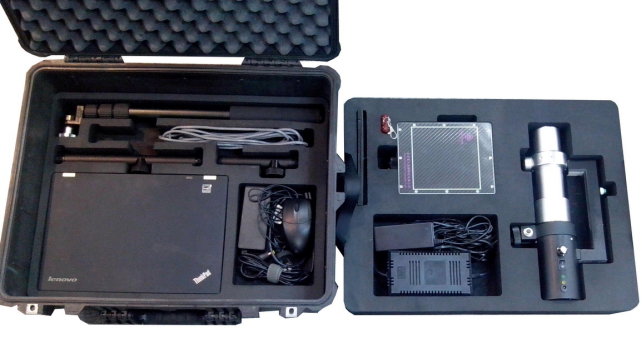

多功能便攜式x射線檢查儀（PS-RTFS）主要由U形臂檢查儀，平板控制系統，遠程操作連桿組成。U形臂檢查儀集成了小型平板探測器和微焦點x光機、數據采集系統、無線wifi、大容量鋰電池、數據接口、多設備連接卡槽。

1）、平板探測器

多功能便攜式x射線檢查儀（PS-RTFS）采用了一塊130mm*130mm的平板探測器，分辨率可達0.1mm，14位灰度級，達到了目前x射線探測器所能達到的最高性能，圖像極為精細，能夠清楚地看到爆炸物的所有連線結構。同時平板探測器可即時成像，通過移動設備可檢查大件物體，可以直接看到物體內部動態視頻。探測器集成鋰電池，集成wifi。

2）、x光機

設備采用80kvx光機，0.5ma管電流，0.05mm*0.05mm焦點，極小的發光焦點使設備能達到極高的檢測精度，結構小巧，重量輕便，x光機集成鋰電池，集成wifi。

3）、U形臂結構

    U形臂可連接平板探測器和x光機、連接連桿，內置鋰電池、wifi，探測器和x光機可分離，U形臂上有卡環和卡槽可連接連桿或排爆桿、排爆機器人。使用觸屏筆記本控制。

4）、控制系統

使用觸屏筆記本進行控制，高分辨率顯示屏，高便攜性，支持無線和有線連接，內置專業便攜式X射線成像軟件，采用數字化多級降噪技術，具有圖像對比度高、操作簡單、實時穩定、探測效率高、超薄輕便的特點。適用于警察執行安全檢查、排爆反恐、緝毒緝私、現場抽檢等任務，能有效提高公安干警執行任務時的機動性、隱蔽性、準確性。

三、設備應用

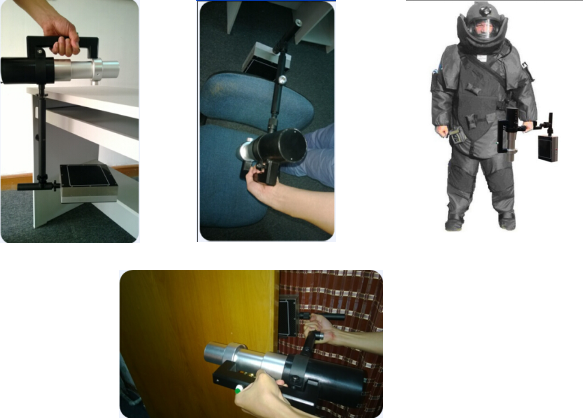

多功能便攜X射線檢測儀，采用無線通訊和無線控制控制技術，內置鋰電池，實現了探測器、X光機和圖像采集顯示終端獨立無連線的工作狀態，從而可以實現多種用途：傳統U型臂安檢排爆、伸縮臂分立安檢排爆、伸縮U型臂安檢排爆、分立固定安檢排爆。

1）傳統U型臂安檢排爆

X光機和探測板通過連桿組合成U型臂，在檢查低危險性物品時，由人便攜進行實時檢查。

2）伸縮臂分立安檢排爆

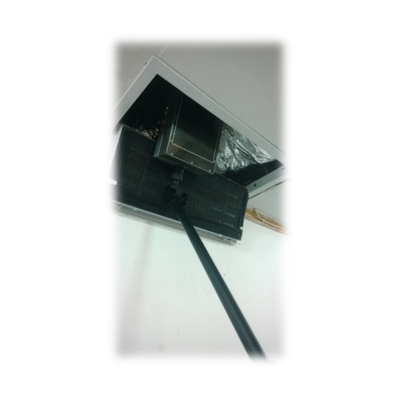

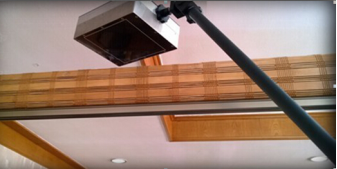

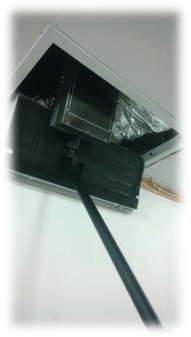

X光機和探測板分立開來，探測板通過伸縮連桿和轉向節連接，可以調節伸縮桿長度（最大150cm）和角度，用于檢查天花板，門等傳統U型臂不好檢查的地方。

對于發現的可疑爆炸物，為了操作人員的安全考慮，采用伸縮臂固定在U型臂（第一種工作方式）連桿中央，這樣使得操作人員遠離威脅，遠距離檢查物品。相比一般便攜式x光機，這種方式解決了一般便攜式x光機難以檢查椅子上或掛在墻上、吊在空中的可疑物的問題。同時，這種檢測方式也使得排爆人員更加安全，不用靠近可疑物布置設備。

4）機器人、排爆桿遠程安檢

由排爆機器人或排爆桿的機械臂持設備檢查可疑物，使得操作人員遠離威脅，遠距離檢查物品。這種檢查方式極大的提高了排爆人員的安全性和排爆的自動化水平，順應和促進了安全排爆和機器排爆的趨勢，必將獲得廣闊的發展前景。

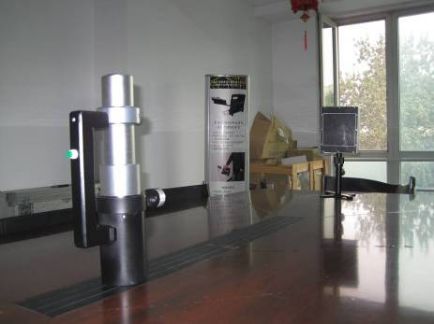

5）遠距離檢測模式

憑借新型平板探測器強大的信號探測效率，在檢測較大物體時，發光源和探測板可在距離較遠處檢測。被檢物體密度不大時，最遠7米仍可有信號。

四、設備參數
