• 產品參數：
• 制造商：磐鈷智能
• 型號：TD30
• 生產/代理：

一、產品概述

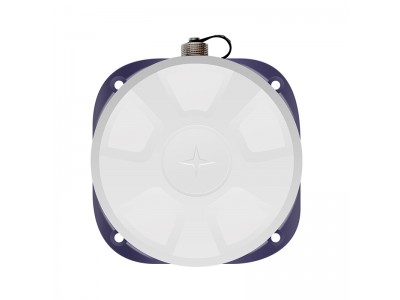

北斗三號短報文車載型終端（以下簡稱車載終端）是我司自主開發，專門為車載位置追蹤應急通信而研制的機型，采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，配有專用的車載吸盤，安裝使用極為方便。設備內部集成可充電鋰電池，具備單獨電池供電能力，也可以通過外部供電給設備使用和給電池充電。

為適應野外、沙漠等惡劣環境，車載終端的設計充分考慮了防水、防腐蝕等要求。目前已經在公安、特種車輛等數據采集及傳輸，救援系統中得到廣泛應用

二、產品特性

l 發射功率輸出5W；

l 直徑118mm，高度50mm；

l 防護等級：IP67；

l 默認藍牙輸出，選配全網通4G；

l 默認點煙器取電，內置電池：5000mAH/3.7V；

l 默認藍牙，選配RS232/RS485/RS422接口；

l 具備電源開關按鍵和緊急報警SOS按鍵；

l 支持連接手機APP發衛星消息/微信/手機短信

l 支持小程序掃碼添加設備/軌跡回放/微信分享給好友

l 支持電話、短信、天地衛通公眾報警信息通知

l 協議版本：北斗三代通用一體機擴展協議V1.0。

三、應用

l 北斗三號數據傳輸終端

l 公安、特種車輛車載終端收發通信終端

l 各種電子產品及智能移動設備

四、性能指標

五、直流特性

*該測試條件均在常溫25°C環境下；

*功放為突發工作模塊，無數據發射時，為單接收電流，只有數據發射時才有大電流通過，電源必須滿足大于20W的供電能力。

六、溫度特性

七、指示燈說明

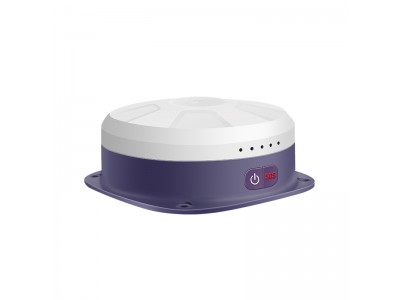

終端帶有側面出燈5個，定義參考下表

八、按鍵說明

終端帶有兩個按鍵，定義參考下表

九、結構框圖

終端可完整實現RDSS定位功能、短報文通信功能，如果選配北斗/GPS雙模模塊還具有北斗、GPS定位功能，其內部基本框圖如下圖所示。

Ø 支持點煙器取電/內置電池；

Ø 支持藍牙連接手機APP；

Ø 具備電源開關和SOS按鍵；

Ø 工作電壓為9V~24V；

Ø 支持微信小程序；
