• 產品參數：
• 制造商：?？低?/li>
• 型號：MV-PD-03-0001-01/02
• 生產/代理：生產商

應用背景

和平與發展是21世紀的主題。為了維護和平與穩定，各國政府都付出了巨大的人力物力。然而還是有一些不法分子，不斷在人群密集的交通工具以及公共場所等地放置各類爆炸物，制造一起起恐怖襲擊案件。這無疑對當前社會的和平穩定提出了極大的挑戰，同時也是對安檢防恐人員的防恐防暴手段提出了更高的要求。

由于車底藏匿具有檢查難度較大，漏檢情況較多，容易成為安檢忽視地帶的特點，因而成為不法分子的犯罪溫床。針對此現象，我公司研制開發了此套車底檢測系統，能夠準確顯示車底的圖像，避免不法分子通過車底藏人、藏物等手段進行違法犯罪活動。相較于傳統的車底檢測方式，該系統具有車底圖像實時采集，檢測結果快速準確的優點，可以極大減少在車底檢測方面的人力物力投入。同時將車底檢測圖像結果與車輛信息匹配儲存，實現信息物聯網，便于日后的檢索排查。

應用現狀分析

車底檢測已被納入了大多數的檢查場合的例行檢查項。從有防恐防爆需求的政府、軍隊，到機場、監獄、重要物資倉庫等重點檢查區域，還有防范走私以及偷渡移民的海關邊檢場合，都提出了針對車底檢測的需求。

然而，目前大多數的場合下，車底檢測的方式還十分落后，檢測結果也并不準確可靠。在無法實現信息化的前提下，更不利于事后的排查。

目前市場上的車底檢測方式主要有手持式檢測、軌道式面陣相機檢測以及移動式檢測等。

       1.1.1 手持式檢測

手持式檢測，故名思議，是以人工手持檢測工具進行檢查的方式。其檢測工具也十分簡單，是一根末端帶有鏡子的檢測儀。顯而易見，該種檢測方式十分的粗糙落后，受檢測人員主觀因素影響較大，漏檢率高，檢測效率、精度都十分低下。同時檢測結果也難以實時儲存記錄，不利于事后的排查追蹤，無法實現信息化。再者，如果待檢測車輛是危險車輛，會造成檢測人員的人身危險。

       1.1.2 面陣相機軌道式檢測

軌道式面陣相機檢測需要在地面開挖較長的沉槽，在槽內架設軌道，檢測時待檢車輛停在槽的上方，下方軌道上的面陣相機通過移動到不同的位置完成拍照，再將拍到的圖片通過軟件進行拼接形成完整的車底圖像。

這種檢測方式前期的施工量較大，開挖的槽長度較長（10m左右）。檢測時需要停車較長時間，通行效率低。由于最終圖片是由多張圖拼接的，會導致部分重疊等問題，檢測效果一般。而且由于下方軌道頻繁啟停運行，使用壽命受影響較大。

1.1.3 移動式檢測

該種檢測方式適用于臨時會場的出入口檢查，比較靈活便攜。但是存在著不抗壓、易損壞，圖像抖動變形嚴重，防護性能差的缺點。

缺陷分析

由以上幾種現有的車底檢測形式分析，主要存在以下的問題：

1. 檢測效率低。手持式檢測需要停車逐車人工檢驗，時間花費至少需要幾分鐘；軌道式檢測也需要停車后分部分拍照再拼圖。在檢測超長貨車時耗時更久；且影響通行效率；

2. 檢測效果差。手持式由于肉眼檢測判斷，漏檢錯檢概率高；面陣相機分部分拍照再拼圖的方式出圖效果也不理想，會造成部分圖片重疊，影響檢測結果；

3. 信息化程度低。目前的檢測方式大多都只針對單次檢驗，無法對檢測結果進行關聯儲存，也沒有實現與其他安防系統的整合。

4. 施工量大。軌道式檢測開挖的沉槽長度一般在十米以上，對前期的施工要求比較大；

5. 設備后期維護成本高。軌道的頻繁啟停運行等會對設備使用壽命造成影響，提高后期維護成本。

需求說明

從上面的現狀分析中可以了解到當前車底檢測產品的個中不足，因而也提出了適應新形勢下安防系統的現代化車底檢測設備。具體來說，我們的設計思路是新的車底檢測設備必須滿足以下要求：

1. 來車自動檢測，減少人力介入，對不同車型均能實現高效檢測；

2. 車底圖像必須清晰準確，提高判別準確度；

3. 檢測信息與車輛信息關聯儲存，便于日后排查追蹤；

4. 系統能實現與其他平臺、設備的連接整合；

5. 系統具備良好的防護性能，保證在戶外長時間工作的穩定性；

6. 系統具有簡易拆裝的特性，減少施工量和后期維護成本；

7. 其他客戶定制需求。

方案設計原則

可靠性：方案具有安全可靠性，滿足長時間戶外工作穩定可靠。

專業性：貼合客戶需求，提供具有針對性的有效解決方案。

擴展性：方案可以擴展延伸，可通過平臺軟件與其他應用平臺對接。

適應性：可在一定范圍內提供定制需求，可適應大多數客戶需求。

第2章 系統方案介紹

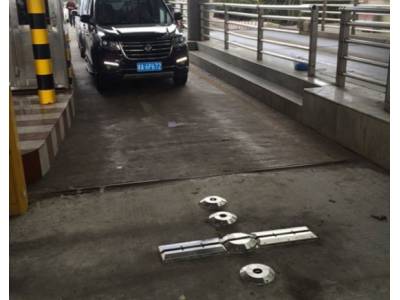

?？低暪潭ㄊ杰嚨讬z測系統采用固定于地面的安裝方式,設備有IP68的防護等級,防水防霧設計,同時滿足承壓30噸的強度,保證了大多數戶外場合的應用。系統采用來車自動觸發，線陣相機自動掃描采集圖像的設計，車速匹配模塊可以保證車速變化情況下出圖的質量，保障了設備的自動化工作要求，減少了人力干涉。設備圖像清晰，畸變小，超大視場角保證了車底檢測的無死角，可實現車底檢測結果的準確可靠。同時系統支持與其他平臺對接，滿足信息化、系統化的儲存檢索方式。

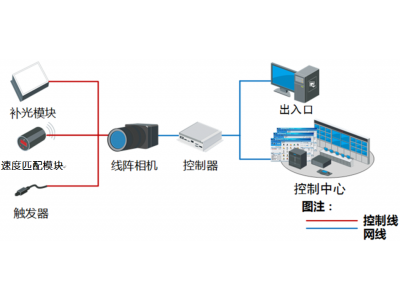

系統架構

?？低暪潭ㄊ杰嚨讬z測系統來車時由觸發器自動觸發，由補光模塊和速度匹配模塊協助線陣相機完成圖像采集。采集到的車底圖像通過控制交互設備，可以與出入口設備等連接，從而將車底圖像與出入口設備采集到的車牌以及車輛信息等關聯儲存。并可將檢測的圖像、信息等上傳到控制中心，便于整體調控。

系統功能特性

l 圖像分辨率：2048 *12000，支持多張圖片拼接顯示功能，圖像清晰保證檢測結果準確可靠

l 可匹配高速運動和非勻速運動，無運動模糊

l 視場角180°，特別優化畸變特性

l 圖象采集方式：車輛檢測系統自動觸發，大小型車輛均檢測效率高

l 結構緊湊，模塊化設計。減少施工成本，便于后期維護

l 防水防霧防腐蝕設計，可承受重型車輛的碾壓

l 專業照明設計，針對車底應用環境進行特別優化

l 可接入海康的系統平臺，關聯車牌抓拍功能，實現車底圖與車輛信息的儲存檢索

l 支持橫向顯示車底圖片

l 兼容GigE Vision協議，可無縫接入第三方軟件平臺或者開發套件, 靈活訂制客戶需求

服務保障

2.1.6.1 詳盡的說明指導文檔

?？低暈榭蛻籼峁I(yè)的施工手冊，安裝手冊以及說明使用手冊等。

2.1.6.2 售后服務

?？低?span>在中國大陸35個城市設立了分公司及售后服務站，在境外也有近20多家子公司，營銷及技術服務網絡遍布全球。我們的技術團隊能夠保證及時響應客戶關于產品方面的需求和咨詢，保證產品的順利使用和交付。

MV-PD-03-0001-01固定式車底檢測系統是一套集成了車輛底部圖像自動采集、顯示和存儲功能的信息管理系統。通過對車底的準確實時掃描，將車底全幅圖像同步顯示在屏幕上，并根據用戶需求對圖像進行分類儲存。該系統能有效防止車底藏匿炸彈、武器、生化危險品、危險人物出入重要場所；防止車底攜帶毒品、非法走私物乃至非法移民通過檢查站。在提高檢測速度和準確度的同時，減少人力和物力的投入。
